Prise en main de Blender : Graphisme 3D

pictureProfil_GuiRig
Ecrit par GuiRig
Catégorie Graphisme 3D
Mis à jour le 18/05/2020
Prise en main de Blender

Dans ce tutoriel vous allez découvrir blender, logiciel 3D, gratuit et opensource. Ici nous allons créer une caisse en bois !!

5 min Débutant

https://makeyourgame.fun/upload/uploads/2018/06/objectif-150x150.png

MODÉLISATION D’UNE CAISSE DE MUNITIONS

Téléchargement du logiciel gratuit Blender : www.blender.org

NIVEAU DE DIFFICULTÉ DÉBUTANT

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/niveau-14.jpg

MATÉRIEL NÉCESSAIRE : PC ou MAC  |  SOURIS 3 BOUTONS AVEC ROULETTE  |  Blender 2.5 ou plus.

Si vous n’avez pas de pavé numérique sur le clavier : File / User Preferences / Input / Emulate Num Pad https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/1-demarrage.jpg

INTRODUCTION

Ce tutoriel de découverte s’adresse aux novices. Vous allez découvrir l’interface de Blender et modéliser une caisse de munitions par l’ajout de volumes ( cubes )

Les notions abordées :

- Découverte de l'interface, fenêtres de vues et les différents menus - Les commandes raccourcis clavier. - Mode de visualisation filaire. - Création d’un mesh ( un objet ) - Sélection d’un objet - Manipultaion d'objets ( sélection, duplication, déplacement, rotation et mise à l'échelle ) en mode objet. - Selection de plusieurs objets par cadre de selection - Joindre plusieurs Mesh - Export d’un objet en .obj ou .fbx pour jeux vidéo



L'INTERFACE

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/interface-02-02.jpg

LES COMMANDES

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/commandes-03-03.jpg



C'EST PARTI !

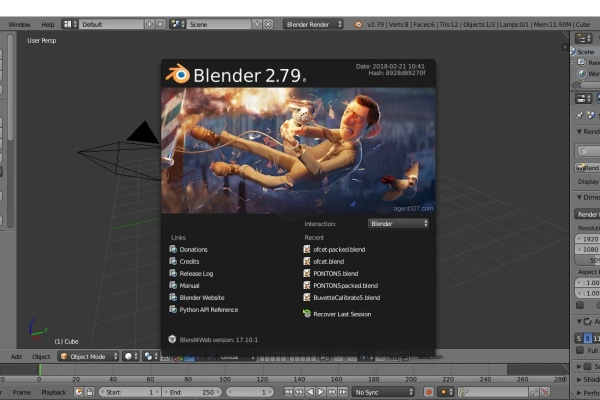

Un clic sur l’écran pour faire disparaître l’écran d’accueil.

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/prisemainblendercaisse-photo-300x172.jpg


  • APPUYER SUR LA TOUCHE 1 ET 5 DU PAVÉ NUMÉRIQUE
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/6-pave-num-16-241x300.jpg





Touche 5 :

Switch vues perspective / Orthogonale

Touche 1 :

Vue de face







https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/7-vue-Ortho2-16-300x293.jpg

    « Vous devez avoir le pointeur de la souris dans la fenêtre 3D pour utiliser les raccourcis clavier »[/blockquote]










  • La touche N fait apparaître ou disparaître le volet de propriétés  (Cadre vert image 7)
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/n.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/8-volet-N-14.jpg

Dimensionner  le premier cube :

Par défaut le cube a une dimension de : ( voir cadre rouge image 7)

X 2.000

Y 2.000

Z 2.000

Nous allons mettre :

X 1.000

Y 1.000

Z 1.000

« écrire directement "1" dans les cases »

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/9-wireframe-15-300x246.jpg



APPUYER SUR LA TOUCHE Z POUR PASSER EN VISUALISATION FILAIRE ( TRANSPARENCE )

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/Z-touch.jpg







https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/10-add-objet-300x300.jpg



AJOUTER UN CUBE A L’AIDE DE L’ONGLET

ADD / MESH / CUBE













Rappel :

Sélectionner un objet :  CLICK DROIT

Tourner la vue : CLICK ROULETTE + déplacement de la souris

Zoom : ROULETTE

Déplacer la vue : SHIFT + CLICK ROULETTE + déplacement de la souris




  • MODIFIER LES DIMENSIONS DU 2ème CUBE :
  •

TOUCHE S pour Scale, ou Size « Une seule frappe «

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/S.jpg

TOUCHE X ( pour définir l’axe X ) « Une seule frappe «

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/X.jpg

DÉPLACER LA SOURIS VERS LE CENTRE DE L’OBJET, ET VALIDER PAR UN CLICK GAUCHE

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/move.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/clickGauche.jpg

On constate (image 10) que la dimension du cube est de 0.07164 sur l’axe X. Arrondissons à 0.07

Nous pouvons écrire la valeur de 1 sur l’axe Z et 0.15 sur Y

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/11-dimensions.jpg




  • TOURNER LA VUE POUR VOIR LE RÉSULTAT EN 3D ( click roulette et déplacer la souris )
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/rotation.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/12-iso.jpg


  • PASSER EN VUE DE DESSUS ( Touche 7 du pavé num ) ET ZOOMER SI BESOIN ( Roulette )
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/7.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/zoom.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/12-dessus.jpg




  • DÉPLACER LA PLANCHE SUR UN COIN DE LA CAISSE GRÂCE A UNE FRAPPE SUR LA TOUCHE G
  •

DÉPLACEMENT ( G pour GRAB ) PUIS BOUGER LA SOURIS ET VALIDER PAR UN CLICK GAUCHE

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/G-1.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/move.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/clickGauche.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/13-d%252525C3%252525A9placer.jpg


  • DUPLIQUER 3 PLANCHES ET LES PLACER À CHAQUE COINS EN APPUYANT SIMULTANÉMENT SHIFT + D ET DÉPLACER LA SOURIS
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/shiftd.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/move.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/clickGauche.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/16-1-2-3.jpg


  • TOUCHE Z POUR PASSER EN VUE EN MODE SOLID
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/Z-touch.jpg

TOURNER LA VUE ( CLICK ROULETTE + DÉPLACEMENT DE LA SOURIS )

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/rotation.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/17-solid.jpg




  • DUPLIQUER UNE PLANCHE AVEC SHIFT + D
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/shiftd.jpg

PUIS BOUGER LA SOURIS ET VALIDER PAR UN CLICK GAUCHE

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/move.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/clickGauche.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/18-dupliquer.jpg


  • SE METTRE EN VUE DE DESSUS AVEC LA TOUCHE 7
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/7.jpg


  • TOURNER LA PLANCHE DE 90° SUR L’AXE Y GRÂCE À LA TOUCHE R, X et 90
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/rx90-300x141.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/19-dessus.jpg



https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/20-caisse-300x294.jpg

DÉPLACEMENT ( G pour GRAB )

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/G-1.jpg

PUIS BOUGER LA SOURIS ET VALIDER PAR UN CLICK GAUCHE

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/move.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/clickGauche.jpg

LA TOUCHE S ( pour scale, échelle )

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/S.jpg

TOUCHE X ( pour définir l’axe X )

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/X.jpg

DÉPLACER LA SOURIS VERS LE CENTRE DE L’OBJET, ET VALIDER PAR UN CLICK GAUCHE

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/move.jpg

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/clickGauche.jpg




  • RÉPÉTER LES ÉTAPES POUR TERMINER LA CAISSE !
  •



La caisse est terminée ? Vous pouvez maintenant joindre tout les éléments et l’exporter.


  • SÉLECTIONNER TOUT LES OBJETS
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/21-click-and-drag.jpg



Touche B + click and Drag avec la souris

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/Bclick-drag.jpg








  • JOINDRE TOUT LES CUBES SÉLECTIONNÉS EN UN SEUL OBJET AVEC CTRL + J
  •

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/ctrlj.jpg

EXPORTER L’OBJET 3D :

FILE / EXPORT / FBX ou OBJ

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/22-export.jpg

CHOISIR LE CHEMIN DU FICHIER

CLIQUER SUR «EXPORT»

https://makeyourgame.fun/upload/uploads/2018/Guillaume/PriseMainBlenderCaisse/23-chemin-export.jpg
